电力小课堂 | 突破多项技术壁垒,世界最长特殊10kV高压悬垂电缆研发背后大揭秘

2020/10/20 10:37:28 来源:远东控股集团 分享到:

原标题:

2018年8月22日下午,在北京第一高楼中国尊的建设现场100层,一根长820米、重8吨的世界最长特殊10KV高压悬垂电缆在垂直竖井内不借助桥架成功吊装,标志着远东电缆为中国尊项目提供的24根总计15132米的高压悬垂电缆顺利完成敷设,电缆总重量达到了136.38吨。其中,本次安装的电缆长度达820米,为世界之最,重量达8吨。

那么,这样的“世界最长”是如何研发出来的呢?本期电力小课堂带你揭秘背后的研发故事。

研发痛点与挑战

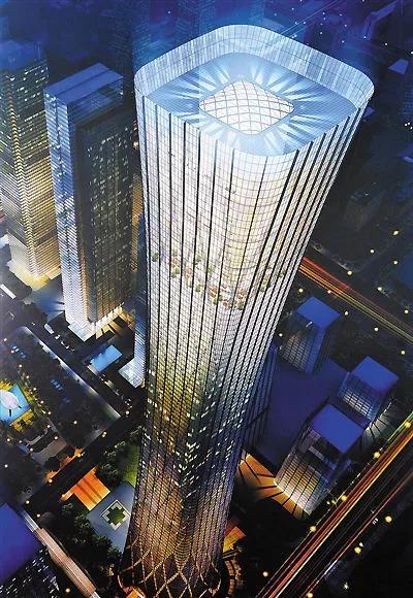

中国尊高达528米,这样的超高层建筑体量大、用电量大,供电半径长,而吊装敷设的强电井宽度仅有0.45米。

电力小课堂 | 突破多项技术壁垒,世界最长特殊10kV高压悬垂电缆研发背后大揭秘

若采用传统10kV钢丝铠装电缆从底层高压主变电所直供至楼层的分变电所,电缆在垂直竖井敷设必须与桥架绑扎安装,占用空间大,且钢丝铠装涡流损耗大,电缆经济性较差。因此需要研发一种全新的电缆来解决以下痛点:

1电缆自重大,如何确保长期安全稳定性?

2怎样节省竖井空间面积,提升经济效益?

3如何降低施工安装难度?

创新研发自承载电缆

高压电缆如何大楼的“主动脉血管”,将源源不断地为大楼的电力心脏供血,因此其安全性、稳定性至关重要。

就像面条抻长了会拉断一样,供电干线电缆由于太长太重,在长距离垂直敷设中易被自身重量拉伤。远东电缆是如何突破这一技术瓶颈的呢?

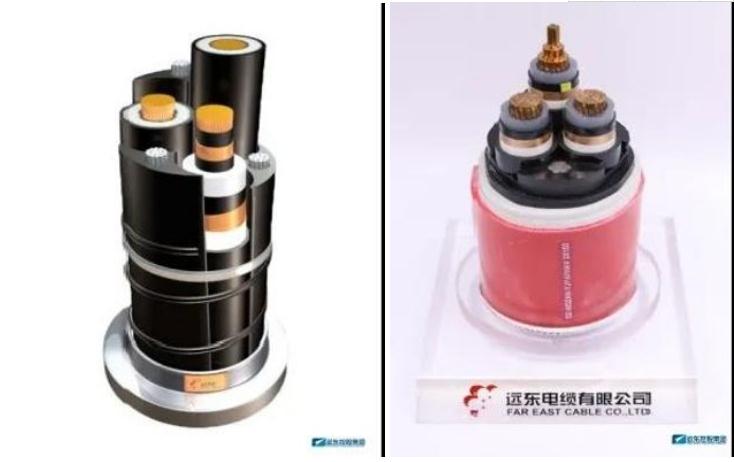

阻燃型垂吊敷设电缆及耐火型垂吊敷设电缆

阻燃型垂吊敷设电缆及耐火型垂吊敷设电缆

远东电缆创新研发自承载电缆,在电缆垂直段嵌入3根钢丝绳,并配吊装圆盘,钢丝绳与三根电缆芯绞合,在吊装和长期通电运行过程中,由钢丝绳和吊装圆盘受力,无论多长多重,都可支撑自重,有力保障大楼供电系统的安全性。这一专利继首次用于上海环球金融中心建设后,再次在中国尊项目完美展现。

独家定制敷设方案

中国尊电气设计,特别是针对强电井内的电缆排布,在尺寸狭小的竖井内,需要放置10根10kV电缆和6根额定电压1kV低压电缆。狭小的竖井尺寸,如此多的电缆,为了保证电缆的安全性和敷设的可行性,远东研发技术创新团队与中建安装公司经过多次设计、讨论、修改,创新性地设计了一种新型排布方式和一板双吊式承重吊具。

经过近6个月的电缆结构设计、吊具结构设计、力学计算、ANSYS静力学模拟、样品试制、试验验证,远东终于完成了产品的试制和内部检测,合格后,将样品送至第三方权威检测机构,并顺利取得第三方检测报告。

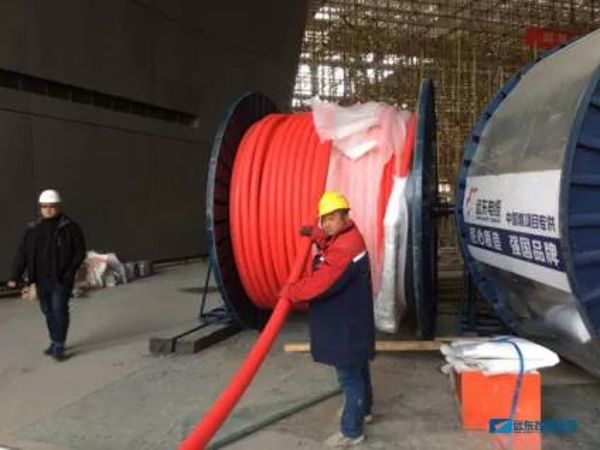

世界最长特殊10kV高压悬垂电缆在中国尊成功吊装

世界最长特殊10kV高压悬垂电缆在中国尊成功吊装

历时两年,远东电缆完美构建了中国尊“主动脉血管”,共敷设24根悬垂电缆,总长15132米,总重136.38吨,其中更有“世界首例”820米特殊10kV高压垂悬电缆敷设。

权威机构鉴定产品国际领先

权威机构鉴定产品国际领先

2017年12月24日,江苏省经济和信息化委员会在宜兴组织召开了“远东电缆2017年新产品鉴定会”上,一致鉴定远东电缆有限公司提交的“超高层建筑用垂吊敷设电缆及吊具(DZ-WDZANCDD(ZAN)-YJY6/10kV)”,采用柔性钢丝绳扇形填充承载单元,设计专用吊具以实现无桥架一次吊装敷设,结构设计独特,既节省空间又安全可靠,具备低烟无卤、阻燃耐火等安全环保特性,改善了超高层建筑电源的供电品质,综合性能达到国际领先水平。

随着现代建筑结构安全技术体系日渐成熟,超高层建筑如雨后春笋般不断林立在华夏大地之上,远东超高层建筑垂吊敷设电缆专为超高层建筑设计,打破国外技术垄断,让世界为中国智慧与中国实力点赞!(褚梦茜)
